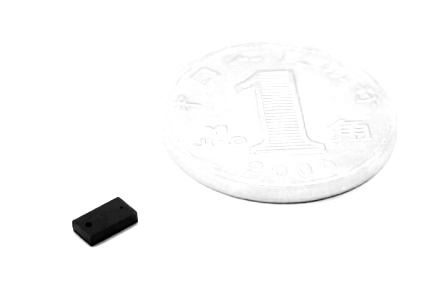

ADS6102系列單光子單點測距芯片及dToF成像模組

ADS6102是?款集成型單點測距dToF芯片，跟神盾?起推出的dToF測距產品，測量范圍遠達5m，精度高達+/-1cm。集成高靈敏度的單光子雪崩傳感器陣列(SPAD Array)和激光驅動電路,模組集成了高效率紅外VCSEL單元。產品采用單3v供電模式無需外接時鐘或高壓供電。產品內置10多種針對dToF的信號處理的可算法和靈活的幀率、量程、精度選擇，可同時輸出三個目標的距離亮度和置信度數值，提供I2C和?速SPI接口。適用于手機相機對焦，近景檢測，智能家居智能工業物聯等多種應用場合。

更小的模塊尺寸

尺寸：4.4 x 2.4 x 1.0 mm，帶 940 nm 濾光片

內部 940nm VCSEL 激光發射器

易于整合

單電源3.3V

I2C (1MHz) 或 SPI (50MHz) 接口

片上抗干擾塊：多類型材料的動態蓋玻片校準

污垢/污跡蓋玻片檢測和補償

可配置的I/O端口，通過中斷信號輕松控制傳感器

多種工作模式，按特殊要求定制以獲得低功耗

集成自動增益控制功能，在功率和性能之間獲得較佳平衡

測量距離

視野 / 視野：27° / 23°

測量距離：長距離模式：20 ~ 5000 mm

測量頻率：≥ 120Hz 帶 SPI 接口

測距精度：達到毫米級

有效距離：2300 毫米，17% 反射板暗 @ 94% 檢測率

應用

相機自動對焦的距離測量（激光檢測自動對焦 – LDAF）

接近檢測和存在檢測

避免碰撞

手勢識別
